Product Details:
Payment & Shipping Terms:
|
Emitter-Base Voltage: | 5 V | Collector Current (DC): | 1 A |
---|---|---|---|
Collector Current (Pulse): | 2 A | Base Current: | 0.6 A |
Junction Temperature: | 150 °C | Storage Temperature: | - 65 ~ 150 °C |
High Light: | power mosfet ic,multi emitter transistor |
Stock Offer (Hot Sell)
Part no. | Quantity | Brand | D/C | Package |
NE5532P | 10000 | TI | 16+ | DIP |
LM833N | 5074 | NSC | 15+ | DIP-16 |
LTC4242CG | 6415 | LINEAR | 14+ | SSOP |
LT3580EMS8E#TRPBF | 3426 | LINEAR | 10+ | MSOP |
MCP2120-I/SL | 5140 | MICROCHIP | 14+ | SOP |
MCP1416RT-E/OT | 4966 | MICROCHIP | 14+ | SOT-23 |
MAX1921EUT33+T | 7400 | MAXIM | 10+ | SOT |
OPA2677U | 7220 | TI | 16+ | SOP-8 |
LM393DR | 40000 | TI | 15+ | SOP-8 |
BQ24702PWG4 | 5600 | TI | 12+ | TSSOP24 |
A1220LUA-T | 5100 | ALLEGRO | 15+ | SIP-3 |
PIC18F67J11-I/PT | 4288 | MICROCHIP | 14+ | TQFP |
MC68HC711E9CFN2 | 3730 | MOTOROLA | 10+ | PLCC |
LM317DCYR | 4000 | TI | 15+ | SOT-223 |
MAX3224EAP+T | 1850 | MAXIM | 14+ | SSOP |
0451007.MR | 10000 | LITTELFUSE | 15+ | SMD |
PIC18F4680-I/P | 4388 | MICROCHIP | 14+ | QFP |
LSM303DTR | 7750 | ST | 16+ | LGA-16 |
MAX1674EUA+T | 6250 | MAXIM | 16+ | MSOP |
P1504EDG | 10000 | NIKO | 16+ | TO-252 |
MMBZ15VAL-7-F | 25000 | DIODES | 16+ | SOT-23 |
X9314WSZ | 6303 | INTERSIL | 15+ | SOP-8 |
NCP1529ASNT1G | 11440 | ON | 16+ | SOT23-5 |
PCF7991AT/1081/M | 12800 | NXP | 13+ | SOP |
LPC1756FBD80 | 912 | NXP | 15+ | LQFP-80 |
LP3470M5-2.93 | 3029 | NSC | 15+ | SOT-23-5 |
LM2767M5X | 3000 | NSC | 15+ | SOT-23-5 |
NTR1P02LT1G | 38000 | ON | 15+ | SOT-23 |
MMBD4148CA | 20000 | CJ | 16+ | SOT-23 |
PIC12F615-I/SN | 5428 | MICROCHIP | 16+ | SOP |

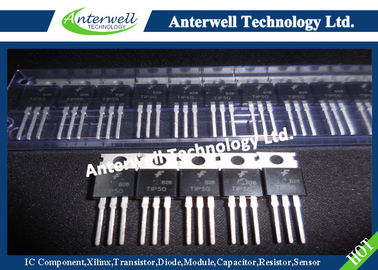

TIP47/48/49/50
High Voltage and Switching Applications
• High Sustaining Voltage : VCEO(sus) = 250 - 400V
• 1A Rated Collector Current
NPN Silicon Transistor
Absolute Maximum Ratings TC=25°C unless otherwise noted
Symbol | Parameter | Value | Units |
VCBO |
Collector-Base Voltage : TIP47 : TIP48 : TIP49 : TIP50 |
350 400 450 500 |
V V V V |
VCEO |
Collector-Emitter Voltage : TIP47 : TIP48 : TIP49 : TIP50 |
250 300 350 400 |
V V V V |
VEBO | Emitter-Base Voltage | 5 | V |
IC | Collector Current (DC) | 1 | A |
ICP | Collector Current (Pulse) | 2 | A |
IB | Base Current | 0.6 | A |
PC | Collector Dissipation (TC=25°C) | 40 | W |
PC | Collector Dissipation (Ta=25°C) | 2 | W |
TJ | Junction Temperature | 150 | °C |
TSTG | Storage Temperature | - 65 ~ 150 | °C |
Typical Characteristics
Package Demensions
TO-220
