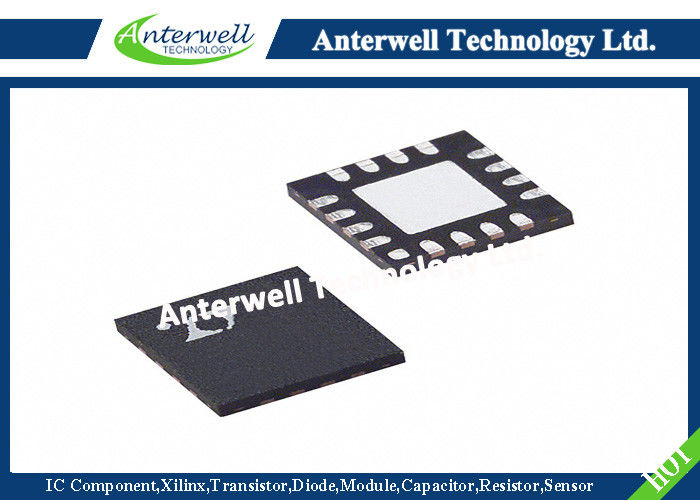

LTC3851EMS Synchronous Step-Down Switching Regulator Controller
FEATURES
Wide VIN Range: 4V to 38V Operation
RSENSE or DCR Current Sensing
±1% Output Voltage Accuracy
Power Good Output Voltage Monitor
Phase-Lockable Fixed Frequency: 250kHz to 750kHz
Dual N-Channel MOSFET Synchronous Drive
Very Low Dropout Operation: 99% Duty Cycle
Adjustable Output Voltage Soft-Start or Tracking
Output Current Foldback Limiting
Output Overvoltage Protection
OPTI-LOOP® Compensation Minimizes COUT
Selectable Continuous, Pulse-Skipping or Burst Mode® Operation at Light Loads
Low Shutdown IQ: 20μA
VOUT Range: 0.8V to 5.5V n
Thermally Enhanced 16-Lead MSOP or 3mm × 3mm QFN Package
APPLICATIONS
Automotive Systems
Telecom Systems
Industrial Equipment
Distributed DC Power Systems
DESCRIPTION
The LTC®3851-1 is a high performance synchronous step-down switching regulator controller that drives an all N-channel synchronous power MOSFET stage. A con stant frequency current mode architecture allows a phase-lockable frequency of up to 750kHz. OPTI-LOOP compensation allows the transient response to be optimized over a wide range of output capacitance and ESR values. The LTC3851-1 features a precision 0.8V reference and a power good indicator. A wide 4V to 38V (40V absolute maximum) input supply range encompasses most battery confi gurations and intermediate bus voltages. The TK/SS pin ramps the output voltage during start-up and shutdown with coincident or ratiometric tracking. Current foldback limits MOSFET heat dissipation during short-circuit conditions. The MODE/PLLIN pin selects among Burst Mode operation, pulse skipping mode or continuous inductor current mode at light loads and allows the IC to be synchronized to an external clock. The LTC3851-1 is identical to the LTC3851 except that the ILIM pin is replaced by PGOOD.
TYPICAL APPLICATION
ABSOLUTE MAXIMUM RATINGS
Input Supply Voltage (VIN) ......................... 40V to –0.3V
Topside Driver Voltage (BOOST) ................ 46V to –0.3V
Switch Voltage (SW) ..................................... 40V to –5V
INTVCC, (BOOST – SW), RUN, PGOOD ........ 6V to –0.3V
TK/SS .................................................... INTVCC to –0.3V
SENSE+, SENSE– .......................................... 6V to –0.3V
MODE/PLLIN, FREQ/PLLFLTR ............... INTVCC to –0.3V
ITH, VFB Voltages .......................................... 3V to –0.3V
INTVCC Peak Output Current ..................................50mA
Operating Junction Temperature Range (Notes 2, 3) ............................................ –40°C to 125°C
Storage Temperature Range ................... –65°C to 150°C
Lead Temperature (Soldering, 10 sec) MSE .................................................................. 300°C
PIN CONFIGURATION
ORDER INFORMATION
LEAD FREE FINISH | TAPE AND REEL | PART MARKING* | PACKAGE DESCRIPTION | TEMPERATURE RANGE |
LTC3851EMSE-1#PBF | LTC3851EMSE-1#TRPBF | 38511 | 16-Lead Plastic MSOP | –40°C to 85°C |
LTC3851IMSE-1#PBF | LTC3851IMSE-1#TRPBF | 38511 | 16-Lead Plastic MSOP | –40°C to 125°C |
LTC3851EUD-1#PBF | LTC3851EUD-1#TRPBF | LDNT | 16-Lead (3mm × 3mm) Plastic QFN | –40°C to 85°C |
LTC3851IUD-1#PBF | LTC3851IUD-1#TRPBF | LDNT | 16-Lead (3mm × 3mm) Plastic QFN | –40°C to 125°C |
